경흉부 심초음파 (TTE)

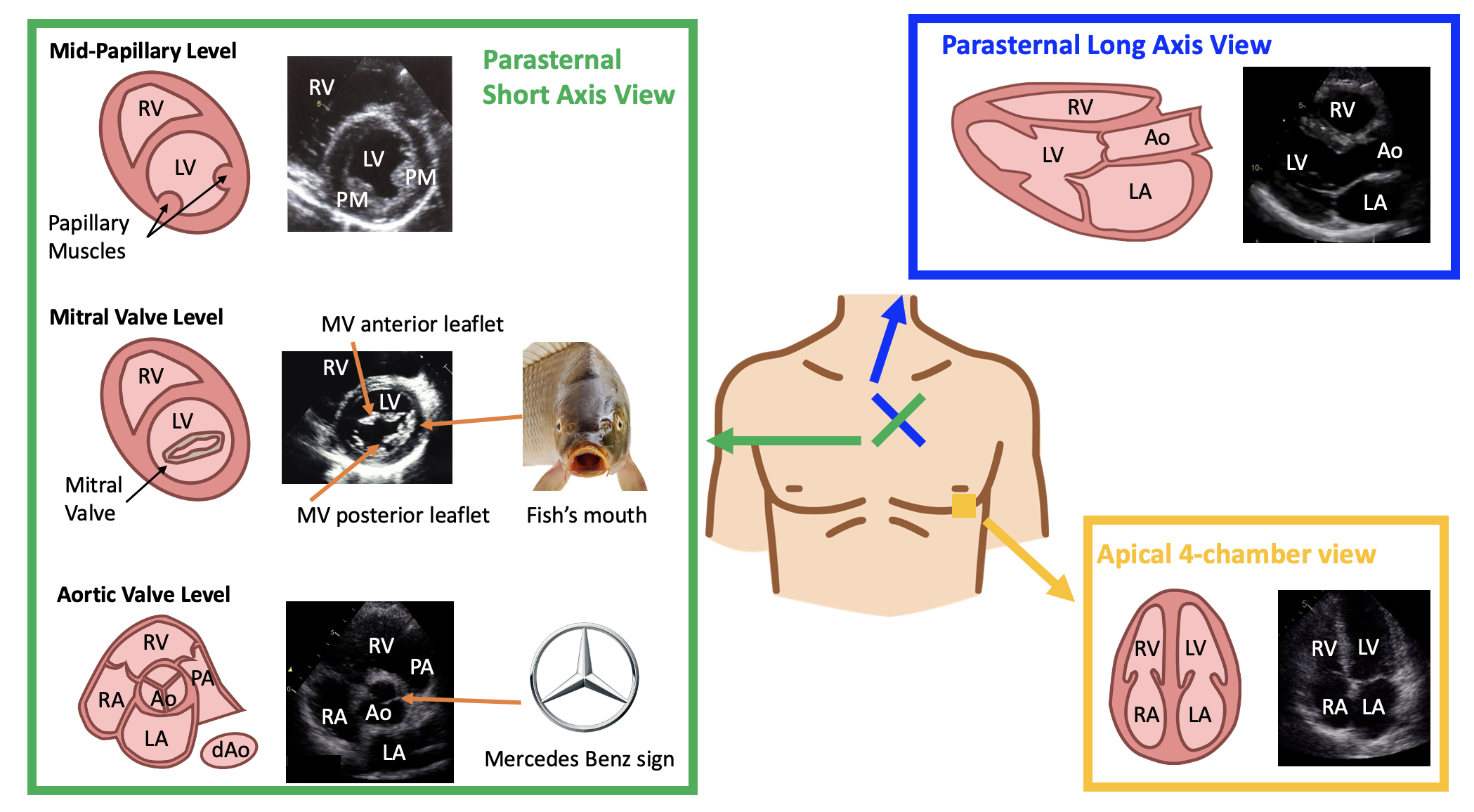

• 경흉부 심초음파로는 기본적으로 3가지 view를 확인한다

  • PLAX(Parasternal long axis view)

  • PSAX(Parasternal short axis view)

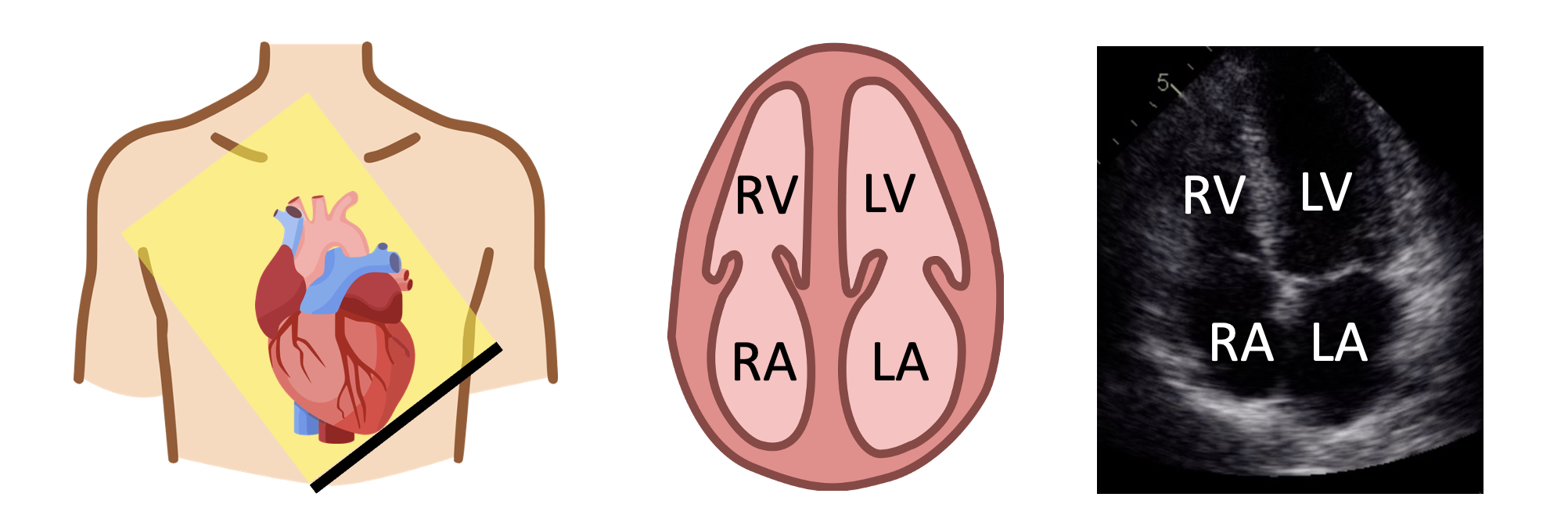

  • Apical 4-chamber view

• 심초음파의 도플러 모드를 시행하면 혈류의 평균,최고 속도를 확인할 수 있으며, 베르누이공식을 활용하여 혈류 속도로부터 압력을 계산할 수도 있다.

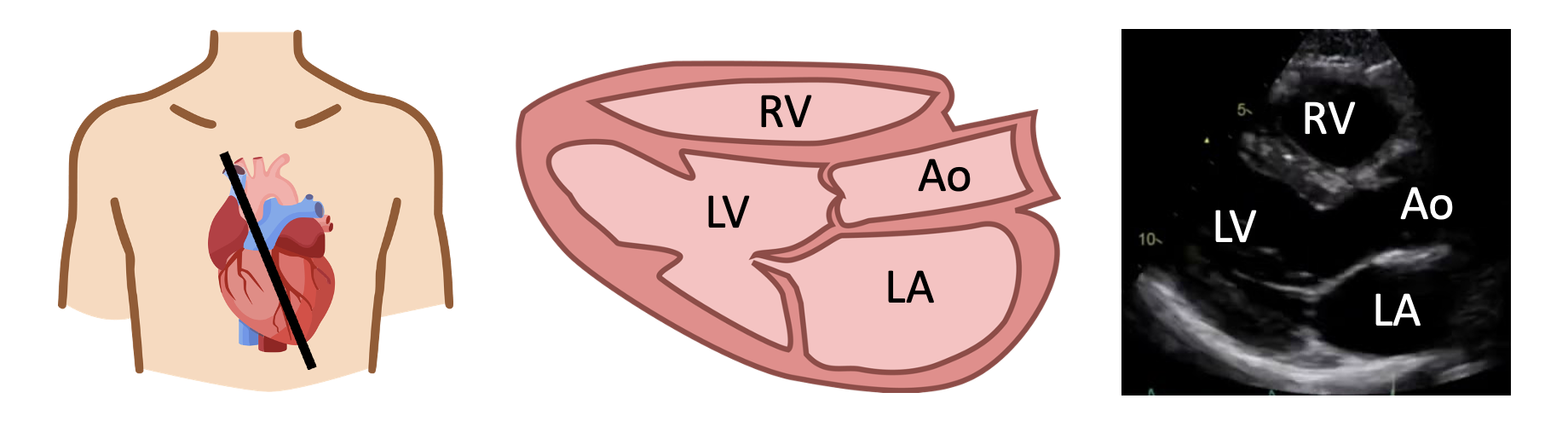

• 심장축에 맞춰 길게 보는 뷰이다.

기출 예시) PLAX에서 Pericardial effusion이 차있는 사진.

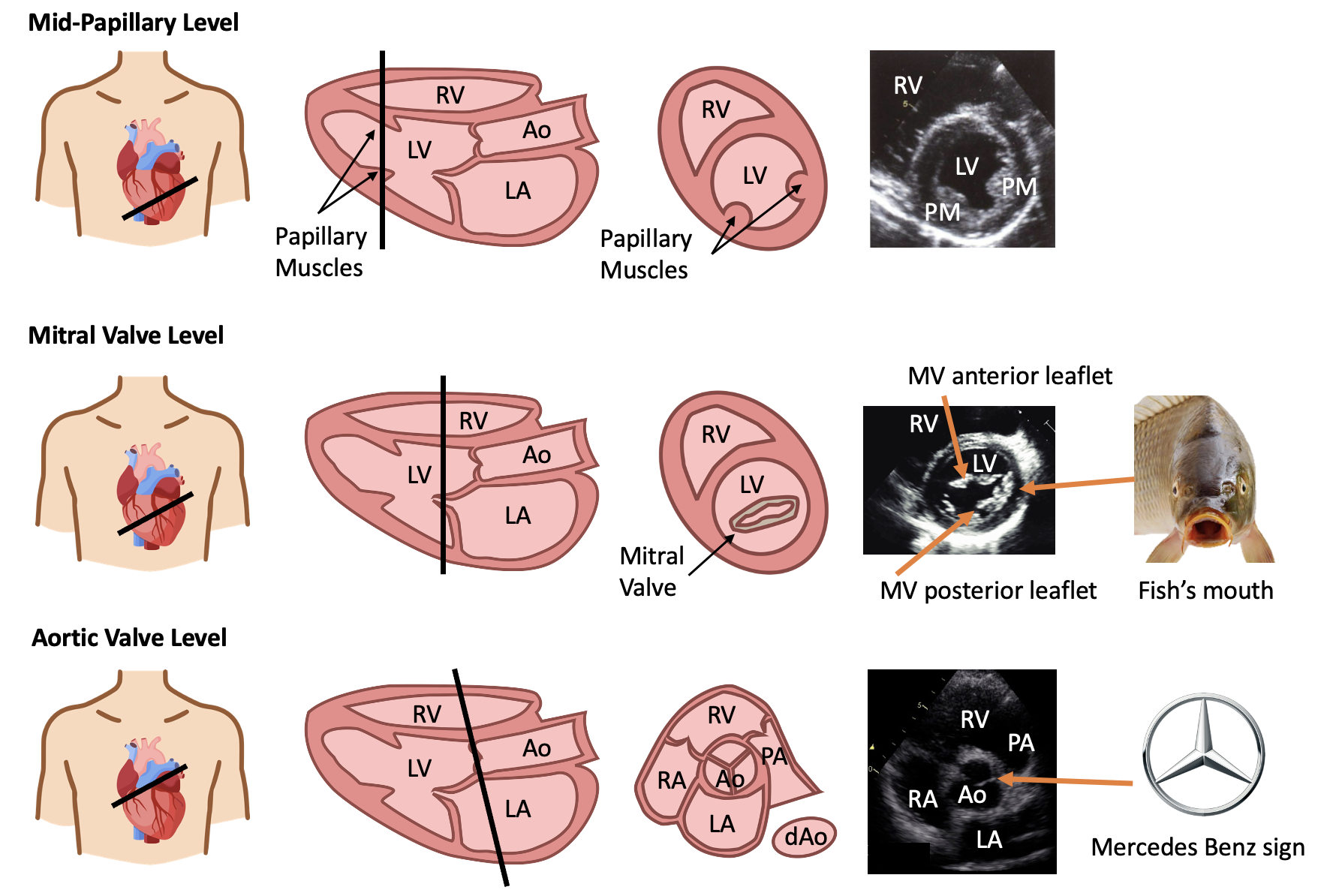

• 심장 축의 수직으로 잘라보는 뷰이다.

기출 예시 1) PSAX의 aortic level에서 보이는 PDA 사진.

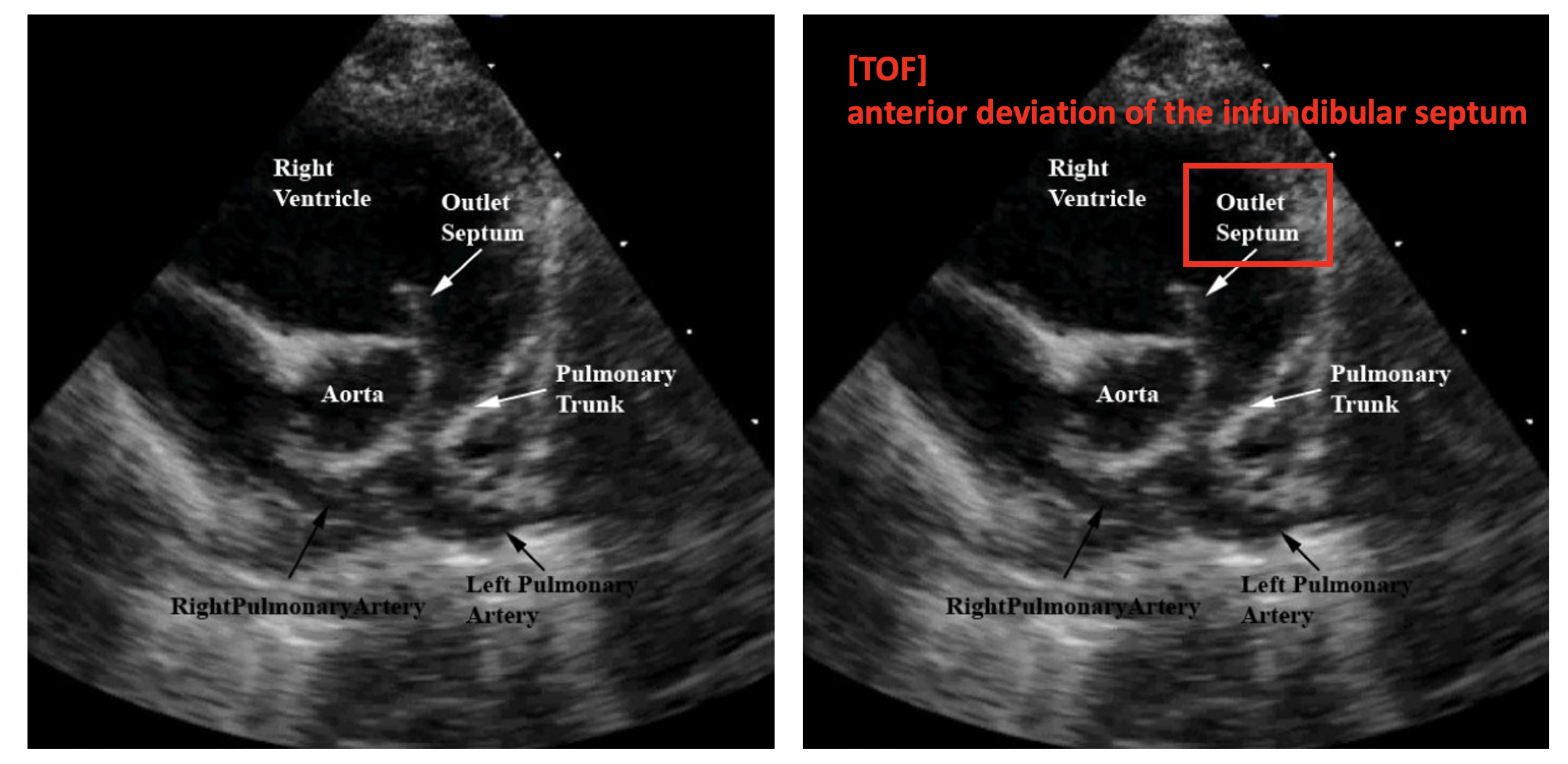

기출 예시 2) PSAX의 aortic level에서의 TOF 사진.

기출 예시) Apical 4-chamber view에서의 pericardial effusion 사진.
